قیف ساز کیسه پلی پروپیلن (Model : VS-20)

Valve Forming Line(L-Shape Cutting, Valve Forming Top Sewn)

Model No :VS-20                                   دانلود کاتالوگ

Valve Forming Line

دستگاه قیف ساز کیسه های پلی پروپیلن جهت فرآوری کیسه های تولید شده با دستگاه دوخت و برش و گاست کن (GS-2002) به کار می رود که قیف را در بالای کیسه ایجاد کرده و تا زده و می دوزد :

میز تغذیه با کنترل نوری ورودی

برش سرد L شکل

قیف ساز تمام خودکار

یک لاکن ته کیسه و دوخت کیسه

دسته بندی و شمارش کیسه های تولیدی

مشخصات اصلی

عرض کاری : 320-480 میلیمتر

طول کاری : 680-1180 میلیمتر

سرعت تولید : 17-19 کیسه در دقیقه

ابعاد کیسه قیف دار

Size

Min (میلیمتر)

Max (میلیمتر)


》 A
70
110

》 B
50
120

》 عمق گاست D
40
90

》 عرض کیسه W
350
480

》 طول قیف VL
120
200

》 ارتفاع قیف VH
100
140

》 طول کیسه اولیه L1
680
1180

》 طول کیسه L
680
1000

VH=(A+D)-35
VL=A+B

تصاویر

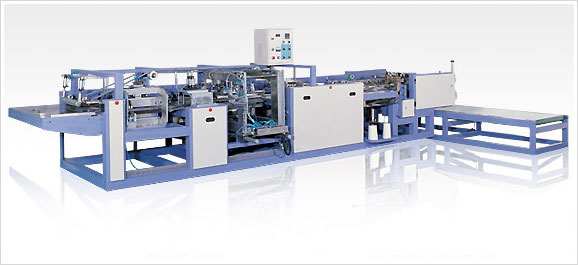

Valve Forming Line
